频率反应曲线1



试验条件: USB DAC DAC in, - 5dB 正弦信号, 20Hz-20kHz PO(32载)
红色: 左频道; 蓝色: 右频道

基本规格
名称/型号 KA5 DAC芯片 DAC: CS43198 *2
颜色 黑色/白色 尺寸 约56.3 * 22 * 12mm
重量 About 19g 耳机障碍 PO: 16~150Ω
采样率显示 OLED显示屏 BAL: 16~300Ω
平衡输出界面 4.4毫米套接字 支持 DSD DSD64/128/256
最大采样率支持 768K/32bit 固件升级 可使用 USB 升级系统固件
DSD64/128/256 卓苧 控制控制 支持
192K/32bit( 轴力)
按键与接口
USB
Type-C USB接口
3.5mm端口 单一成员/共享单一/共享
按键 菜单选择、 函数设置、 音量调整、 歌曲转换
4.4毫米港口
结余
OLED显示屏
显示采样率和工作状态

音频参数
(3.5毫米)
输出功率 L+R≥136mW+136mW (16Ω, THD+N<1%, USB IN) 最大输出电压 ≥1.99V (32Ω, THD+N<1%)
L+R≥122mW+122mW (32Ω, THD+N<1%, USB IN) ≥2V (600Ω, THD+N<1%)
L+R≥13.5mW+13.5mW (300Ω, THD+N<1%, USB IN)
输出阻抗
<0.3Ω
频率响应 20Hz~20kHz,交叉对讲 0.1dB 频道交叉聊天 ≥72dB (1kHz, 32Ω)
20Hz~50kHz,交叉话筒 0.2dB 本底噪声 1.6uV&1.0uV"A"
THD+N <0.00037% (0dB, 32Ω) SNR 124dB(32,A加权)
<0.00035% (0dB, 600Ω) 126dB(600,A加权)
耳机外(4.4毫米)部分性能参数
输出功率 L+R≥154mW+154mW (16Ω, THD+N<1%.USB IN) 输出电压 ≥2.9V (32Ω, THD+N<1%)
L+R≥265mW+265mW (32Ω, THD+N<1%, USB IN) ≥4V (600Ω, THD+N<1%)
L+R≥54mW+54mW (300Ω, THD+N<1%, USB IN)
输出阻抗
<0.35Ω
频率响应 20Hz~20kHz,交叉对讲 0.1dB 通道分离 ≥115dB (1kHz, 32Ω)
20Hz~50kHz,交叉话筒 0.2dB 底噪 1.8uV&1.1uV"A"
distortion <0.00037% (-6dB, 32Ω) 信噪比 128dB(32 A加权)
<0.00024% (0dB, 600Ω) 130dB(600 A加权)

THD+N 曲线1



试验条件: USB DAC DAC 以 0dB 正弦信号为单位, 20Hz-20kHz 高增益 PO (32Ω 负载)
红色：左声道；蓝色：右声道

频率响应曲线2



试验条件: USB DAC DAC in, - 5dB 正弦信号, 20Hz- 50kHz PO(32Ω 负载)
红色：左声道；蓝色：右声道

THD+N 曲线2



试验条件: USB DAC CAD 在 - 6dB 正弦信号中, 20Hz-20kHz 高增益 BAL (32Ω 负载)
红色：左声道；蓝色：右声道

频率响应曲线3



测试条件:USB DAC Central, - 5dB 正弦信号,20Hz-20kHz BAL 输出(32Ω 负载)
红色：左声道；蓝色：右声道

频率响应曲线4



试验条件: USB DAC CAD 在 - 5dB 的正弦信号中, 20Hz- 50kHz BAL 输出( 32Ω 负载)
红色：左声道；蓝色：右声道

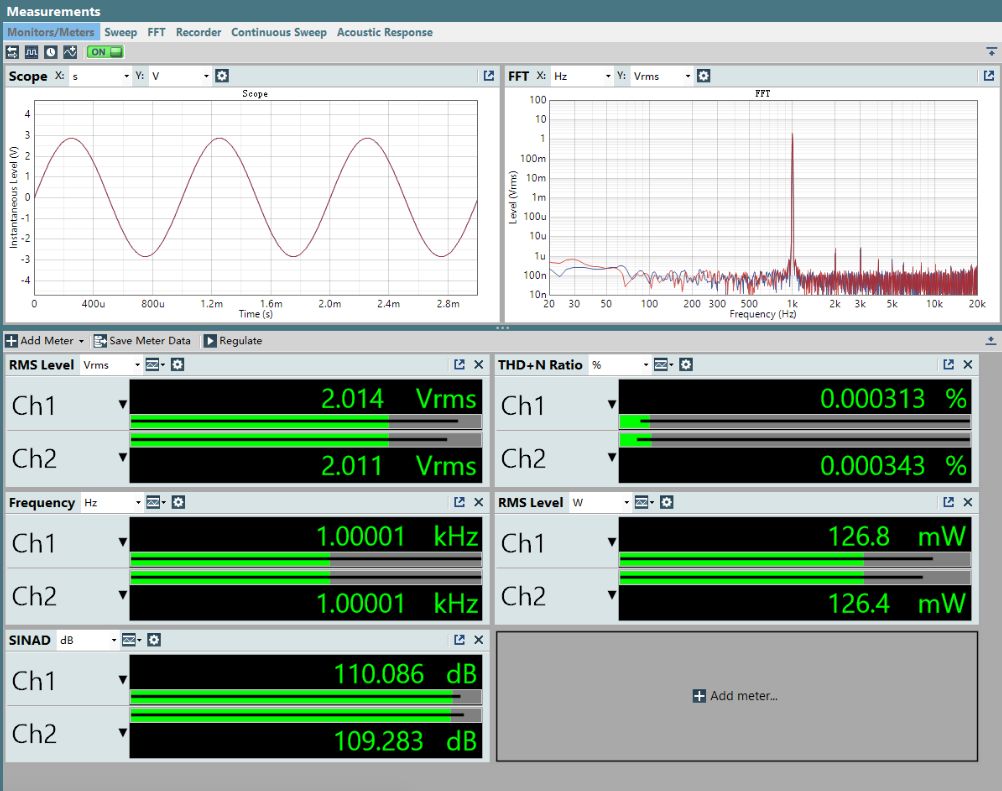

曲线 1



试验条件: USB DAC Centrals, 0dB 正弦信号, PO (600)

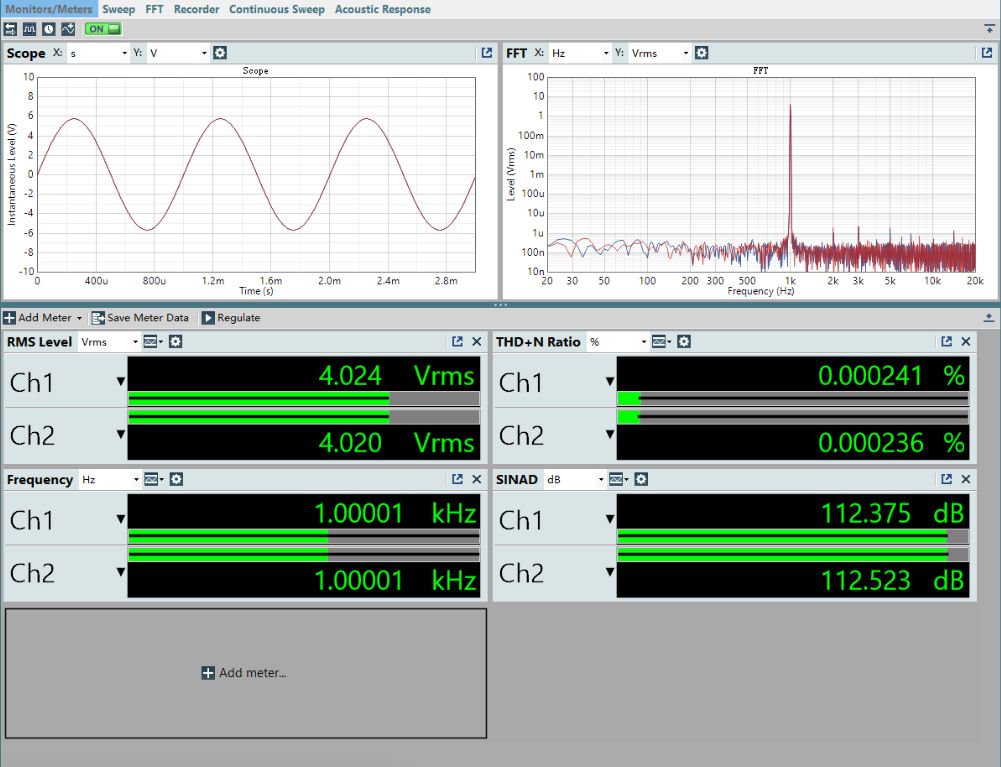

曲线2



试验条件: USB DAC Central, 0dB 正弦信号, BAL 输出 (600)
