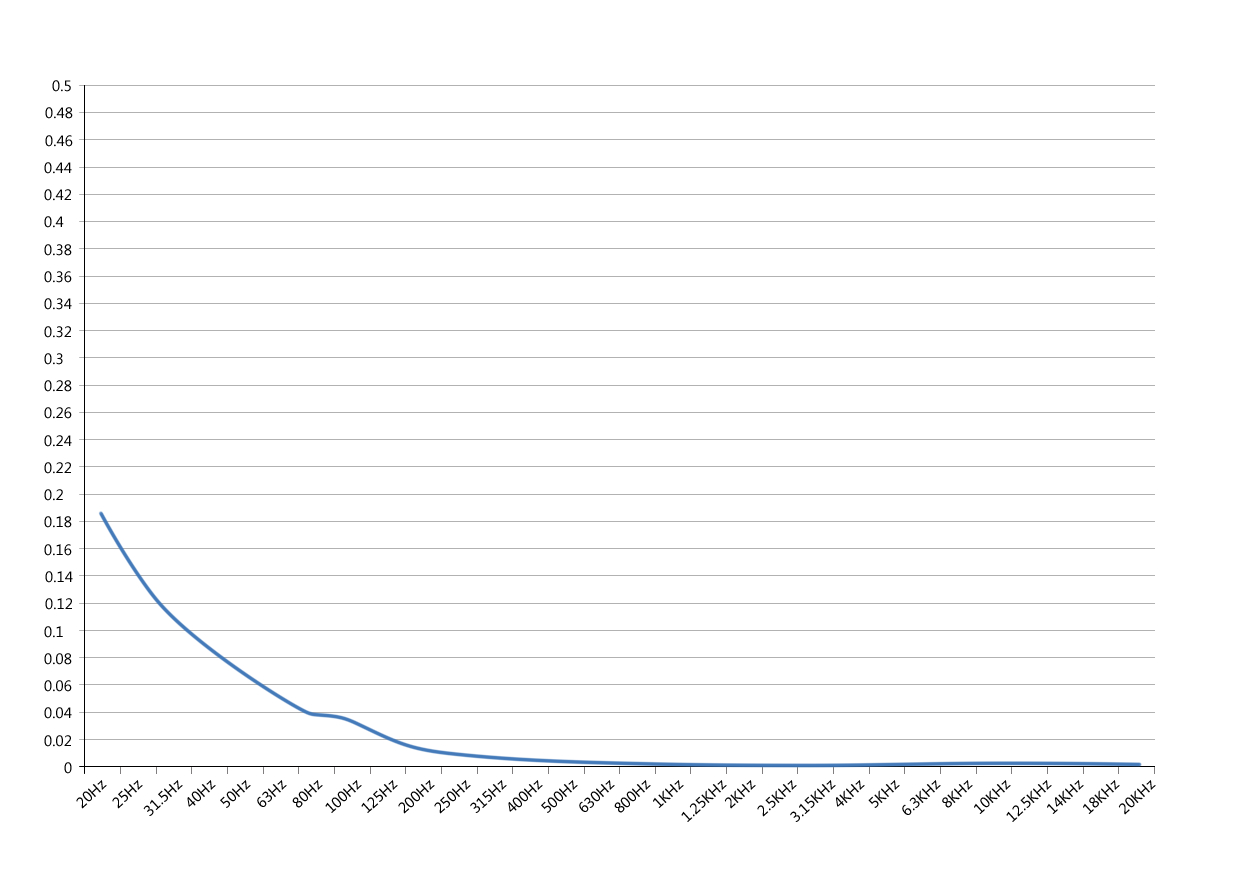

失真曲线1



测试条件： PLAY -5 dB正弦信号， 3.5mm耳机输出（ 32Ω加载）

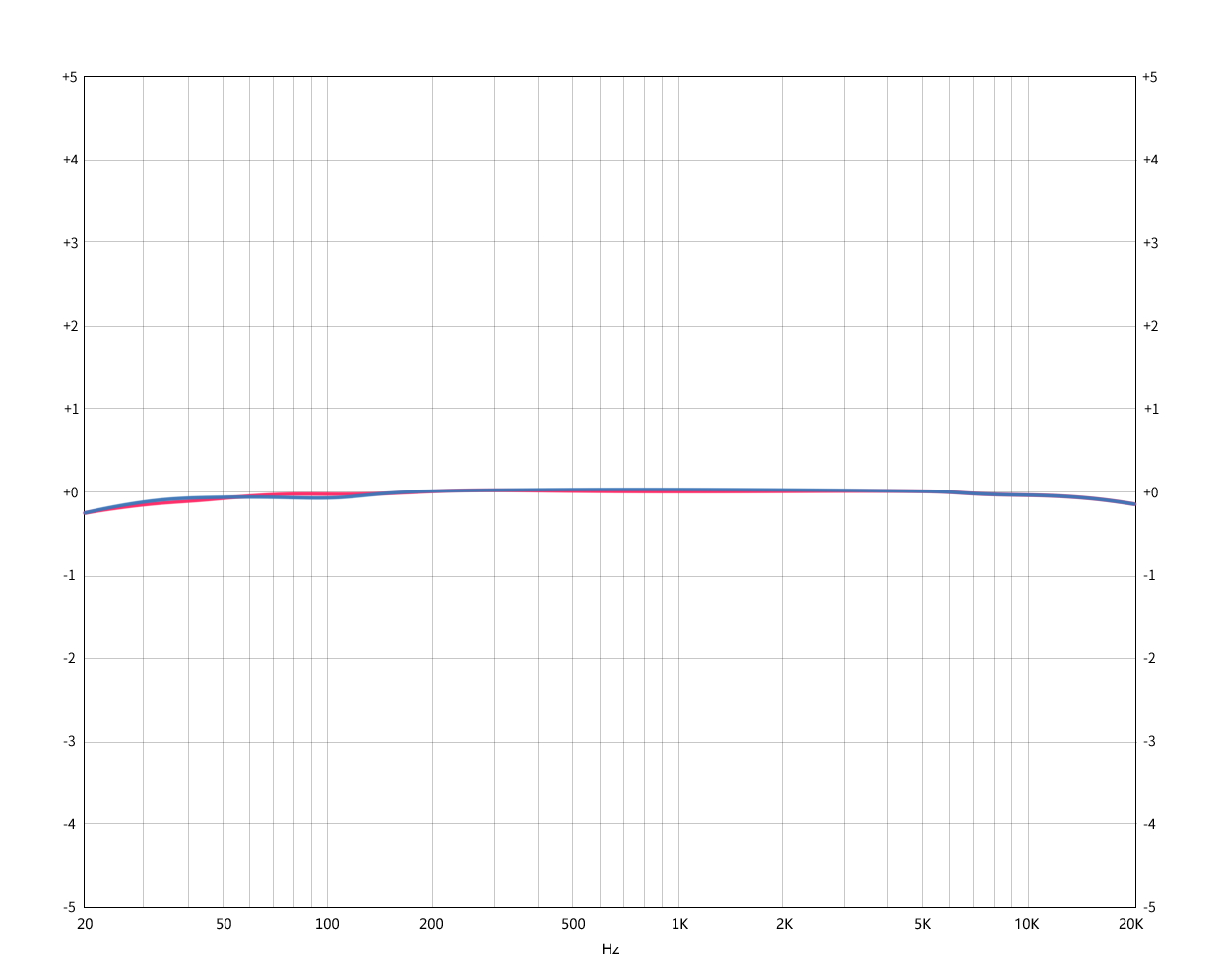

频率响应曲线1



测试条件： PLAY -5 dB正弦信号， 3.5mm耳机输出（ 32Ω加载）

蓝色曲线：左通道；红色曲线：右通道

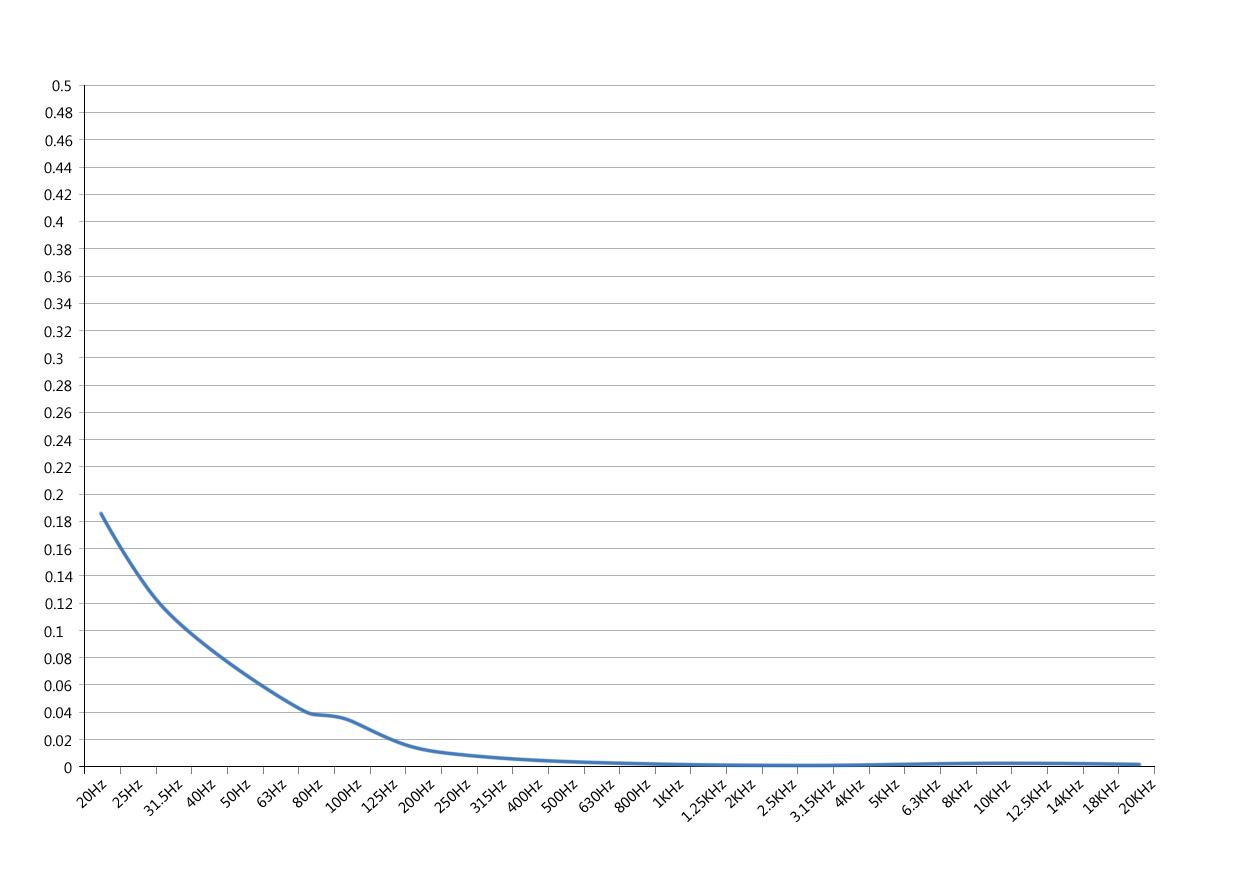

失真曲线2



测试条件： PLAY -5 dB正弦信号， 3.5mm线路输出（ 10kΩ负载）

失真曲线3



测试条件： PLAY -5 dB正弦信号， 2.5mm TRRS平衡输出（ 32Ω负载）

Main Unit
名称/型号 M11 OS 定制安卓7.0
CPU型号 Exynos 7872 14nm 内核数量 6
工作频率 2GHz （ A73 × 2 ） ， 1.6GHz （ A53 × 4 ） DAC AK4493EQ×2
键盘 虚拟QWERTY键盘 输入法 多点触控屏
特殊特色 Android 7.0 ，无SRC限制，全部为DSD ， 2.5+3.5+4.4输出，手势控制 用户界面 定制/卓苧音乐
使用的芯片 SoC ： Samsung Exynos 7872 ， DAC ： AK4493EQ * 2 ， FPGA ： A3P030 ， LPF ： OPA1642 × 2 ， AMP ： OPA926 * 2
蓝牙芯片：三星S5N5C10B01-6330
连接
WiFi 2.4/5G，WiFi transmission supported 蓝牙 4.2
USB Type-C 双向 USB2.0 蓝牙传输 LDAC/aptX/aptX HD/SBC
HWA （ LHDC ） 在M11上播放或使用M11作为USB DAC时可用 蓝牙接收 SBC/LDAC (support in future firmware)
播放 支持 DLNA 目前支持Windows，未来将支持更多系统
卓苧连接 支持 NAS UPNP protocol supported
显示屏
Display size  5.15英寸 颜色数量 16M
显示类型 IPS Hi-Res incell屏幕 可视角度 全景
分辨率 1440 × 720 像素密度(PPI) 312
触摸屏 十点触控 　 　
收纳
RAM 3GB ROM 32GB
存储扩容 Micro SD crad ROM可供用户使用 约25GB
最大存储扩展 Theoretically 4TB (dual micro SD card slot) 　 　
按钮和端口
按键 实体按键+侧边音量滚轮+触摸屏 按钮自定义 N/A
耳机输出(PO)  3.5 mm headphone jack+2.5mm balanced headphone jack+4.4mm balanced headphone jack USB Two-way TYPE C USB2.0（Charging/Data transmisson/USB DAC/数字音频输出（ USB C型））
线路输出（ LO ） 3.5mm接口（共用PO） SPDIF输出 3.5mm口（共享PO ） ， DSD64/128 ， 384kHz/32bit ， DoP/D2P
一般税率
颜色 黑色 尺寸 70.5mm * 130mm * 15.5mm
重量 About 211g 音量控制 120 steps
推荐耳机阻抗 16 ~ 150Ω （ 3.5mm耳机输出） 均衡器 10波段均衡器（ ± 6dB ） ， 9个预设+自定义预设
16 ~ 300Ω （ 2.5mm+4.4mm平衡输出）
高音控制 N/A 重低音增强 N/A
平衡控制 ± 5dB 增益控制 L/H
USB DAC  Asynchronous 384kHz/32bit 数字音频输出（ USB C型） DSD64/128/256，768kHz-32bit
电源规格
USB 电源适配器 QC2.0/3 .0快速充电器， PD2.0充电器， DC 12V/1.5A、 9V/2A、 5V/2A推荐 电池容量 3800mAh 3.8V锂聚合物电池，支持快速充电
充电指示 关闭时显示大型充电图标，打开时显示右上角显示小型充电图标 充电时间 ＜ 2.5h （ DC 12V/1.5A ）
＜ 3h （ DC 5V/2A ）
电池指示 是（可精确显示电量百分比） 休眠时间 50 days
电池寿命和测试条件
3.5mm耳机输出： ＞ 13h
音量 60 负载 M3开放式耳机（ 27Ω ）
屏幕 关 测试文件 MP3 44.1kHz/16bit
EQ 关 All To DSD 关
2.5mm+4.4mm balanced output：＞9h
音量 49 负载 32 Ω
屏幕 关 测试文件 MP3 44.1kHz/16bit
EQ 关 All To DSD　 关
Bluetooth output：＞48h（LDAC）
音量 60 负载 BTR3+FH1
屏幕 关 测试文件 MP3 44.1kHz/16bit
其他
固件升级 支持zip文件与OTA两种方式 字体大小 支持
Clock Function 支持 第三方应用支持 支持任意应用
线路输出规格
THD+N ＜ 0.001% （ 1kHz/10kΩ ） SNR ≥ 115dB （ A加权）
频率响应 10Hz ~ 90 kHz （ -3dB ） Noise floor  ＜ 6uV （ 20k低通）
通道分离 ＞108dB (1kHz/10kΩ） 产线等级 1.95V (10kΩ）
耳机输出规格1 （ 3.5mm端口）
输出功率 1 ≥255mW（16Ω / THD+N＜1%) 输出阻抗 ＜ 1Ω (32Ω)
输出功率 2 ≥195mW（2.5V）（32Ω /THD+N＜1%) THD+N ＜ 0.003% （ 1kHz/32Ω ）
输出功率 3 ≥22mW（300Ω / THD+N＜1%) 分离度 ＞72dB (1kHz/32Ω）
频率响应 10Hz ~ 90 kHz （ -3dB ） 本底噪声 ＜ 5uV （ 20k低通）
SNR ≥118dB (A-weighted, 32Ω） 　 　
Headphone out specifications 2（2.5mm+4.4mm balanced output）
输出功率 1 ≥480mW（16Ω / THD+N＜1%) 输出阻抗 ＜2Ω (32Ω)
输出功率 2 ≥550mW（4.2V）（32Ω /THD+N＜1%） THD+N ＜ 0.002% （ 1kHz/32Ω ）
输出功率 3 ≥ 88.5mW （ 300Ω/THD + N < 1%) 分离度 ＞107dB (1kHz/32Ω）
频率响应 10Hz ~ 90 kHz （ -3dB ） 本底噪声 ＜7uV（20k低通）
SNR ≥118dB (A-weighted, 32Ω） 　 　
File formats support
无损： DSD ： DSD64/128/256 （ “.iso”、“.dsf”、“.dff” ） ， dst
DXD ： 352.8K
APE FAST/High/Normal：384kHz/24bit（最大）
APE Extra High：192kHz/24bit（最大）
APE Insane：96kHz/24bit（最大）
Apple Lossless：384kHz/32bit（最大）
AIFF：384kHz/32bit（最大）
FLAC：384kHz/32bit（最大）
WAV：384kHz/32bit（最大）
WMA LOSSLESS：96kHz/24bit（最大）
有损数据压缩 MP3、OGG、WMA、AAC…
